Referenzprojekt: ein Wohnhochhaus aus ArchiCAD, geliefert als IFC — zunächst nicht simulierbar.
Trotz fehlender Raumbegrenzungen: dichte Gebäudehülle, saubere Räume und korrekt klassifizierte Flächen.
Als gbXML an SOLAR-COMPUTER übergeben — unten alle Details zum Projekt.
01
Ein Wohnhochhaus in Sheung Wan, Hongkong: konstruiert in ArchiCAD, geliefert als IFC — ohne raumbegrenzende Verknüpfungen und für die Energieberechnung zunächst unbrauchbar. Unser Weg: das IFC vollständig analysieren, sämtliche umschließenden Flächen erkennen, Lücken automatisiert schließen und das Ergebnis als klassifizierte gbXML an SOLAR-COMPUTER übergeben. So sieht das Projekt aus der Luft aus:
02

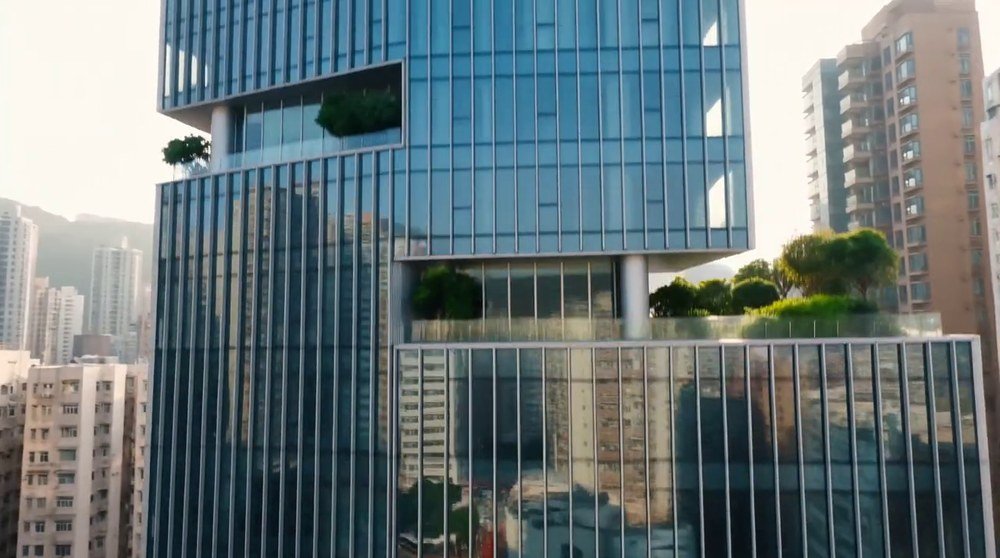

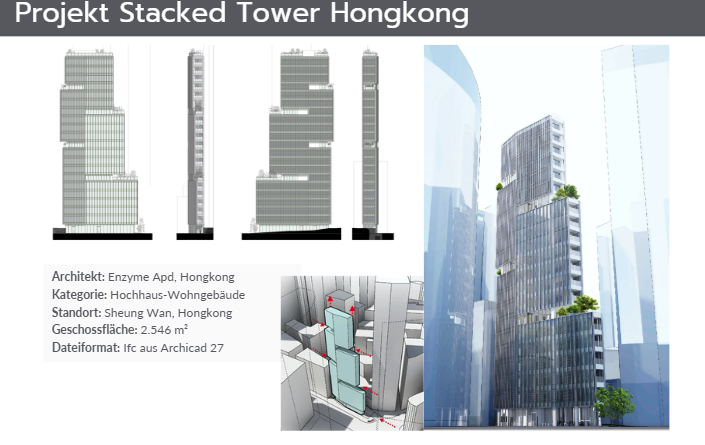

Der Stacked Tower in Sheung Wan stapelt Wohngeschosse zu einem markanten Turm. Konstruiert wurde er in ArchiCAD, geliefert als IFC. Genau solche Modelle landen bei uns auf dem Tisch, wenn daraus Heizlast, Kühllast und Energiebedarf werden sollen.
03
Die Fassade hatte überall kleine Lücken: winzige Versätze zwischen Bauteilen, offene Kanten, Flächen ohne Gegenstück. Für das Auge unsichtbar, für die Simulation fatal. Ein Modell mit offenen Flächen ist nicht berechenbar: Räume verlieren ihr Volumen, Flächen ihre Zuordnung.

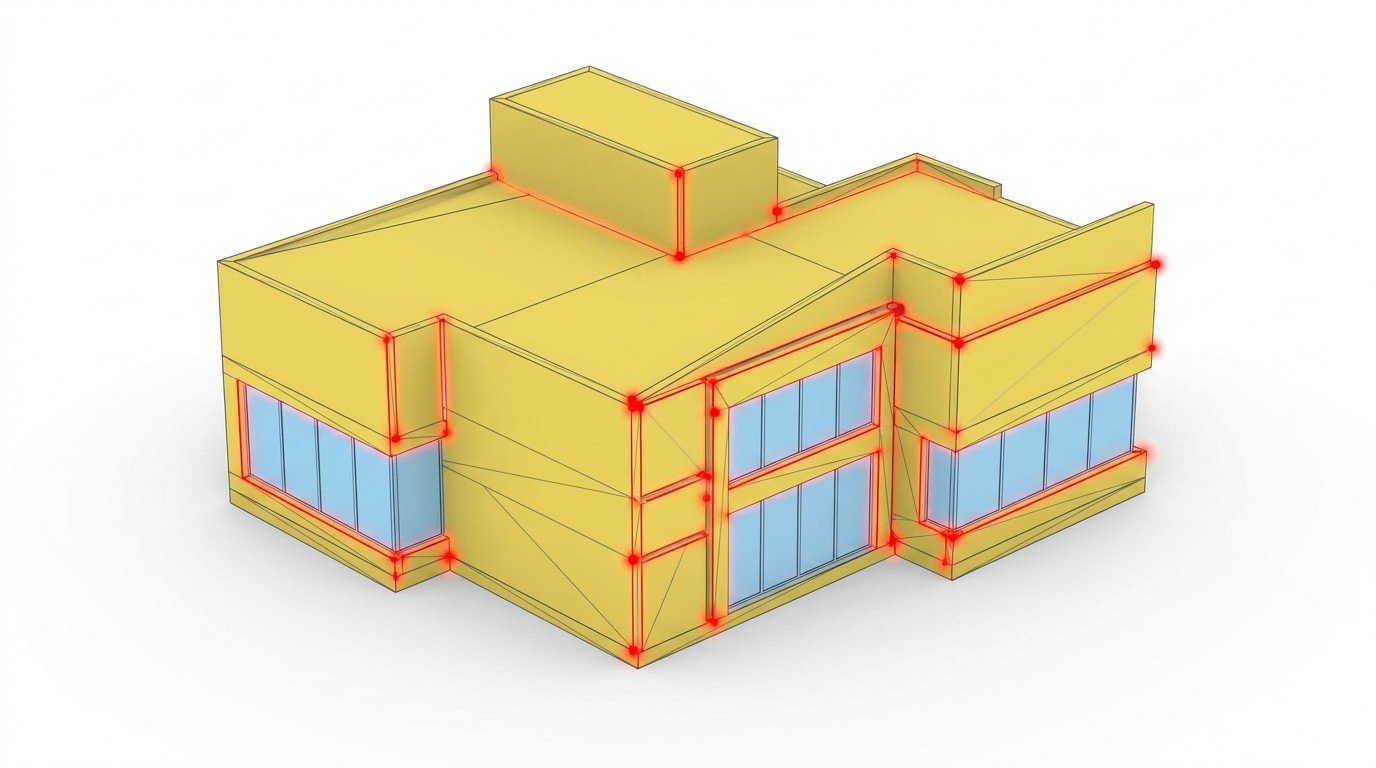

Rot markiert: offene Kanten, Mikro-Versätze und Lücken an Anschlüssen und Ecken, die das Modell unberechenbar machen.
04

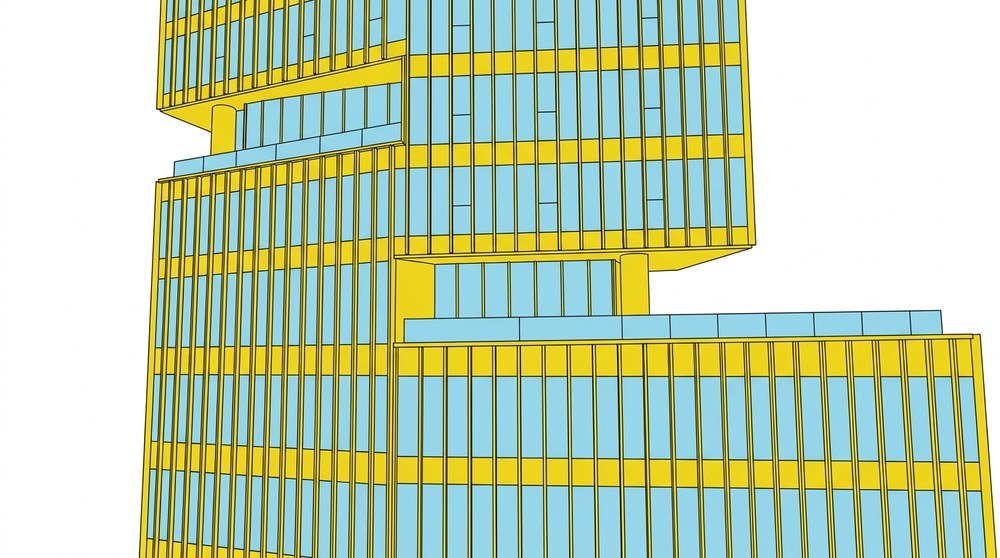

Unser Algorithmus analysiert sämtliche umschließenden Flächen, erkennt die Lücken und schließt sie automatisiert: zu einem sauberen, geschlossenen Energiemodell mit klassifizierten Flächen, exakten Volumen und U-Werten nach Bauteilkatalog. Ziehen Sie den Regler:
05
Erst wenn jede Fläche geschlossen ist, entsteht ein volumendichtes Energiemodell: Man könnte es mit Wasser füllen, und nichts würde auslaufen. Genau diese Dichtheit ist die Voraussetzung für korrekte Raumvolumen, Heizlast und Kühllast.
Lücken schließen, Volumen wird dicht: aus offenen Flächen wird ein berechenbares Modell.
06
Vom IFC über die Flächenanalyse bis zum Export: Die klassifizierte gbXML wird per Knopfdruck exportiert und direkt in Revit und SOLAR-COMPUTER weiterverwendet.
Ziehen Sie den Regler in der Lösung: dieselben Flächen, einmal roh, einmal klassifiziert.
07
Unsere gbXML ist auf den GBIS-Workflow abgestimmt. IFC-Modelle müssen nicht einmal raumbegrenzend verknüpft werden:
Es gibt keine Modelle, die wir nicht berechnungsfähig bekommen.
